一、实验目的

1.掌握测定管道沿程水头损失系数。

   2.分析圆管恒定流动的水头损失规律，验证在不同流区沿程水头损失与平均流速的关系以及随雷诺数的变化规律。

二、验设备技术规格

1 实验设备外形尺寸：长×宽×高（mm） 1600×500×2200

2 配备:250W 220V 50HZ

 不锈钢水泵：250W 220V 50HZ，带稳压调压装置,供水水头恒定大于11米 1套

3 稳压箱: 材料：PVC

     直径:400mm

      高度: 340mm）

      数量：            1套

4 存水箱尺寸：长×宽×高mm：720×450×360                1台

5 沿程阻力管采用不锈钢材料: 直径8mm，长1400mm.              1套

  沿程损失系数λ与雷诺数Re的关系可从层流做到紊流光滑区.

6 测尺精度:1毫米;测尺高度:1200毫米.                     1套

7 压力表, 直径100mm 0.25MPa                             1支

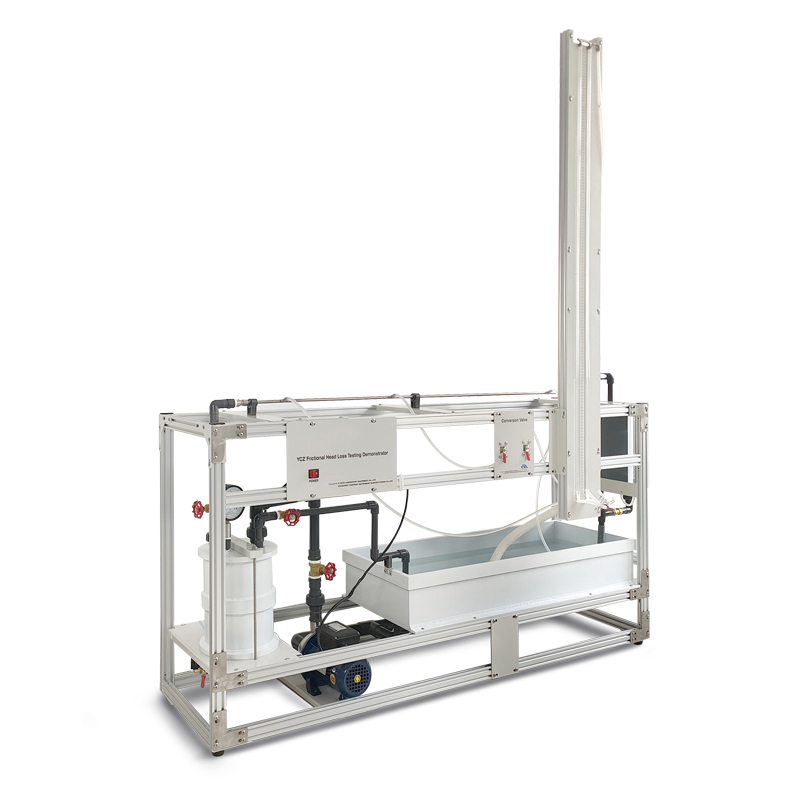

三、实验设备简图

1水泵； 2稳压箱；3压力表； 4放气调压阀； 5泄水槽； 6转向管；  7比压计；  8通气管夹；

 9上游阀门；  10下游阀；  11量水箱泄水阀；   12量水箱； 13转向阀
